刮板機傳動部產品介紹

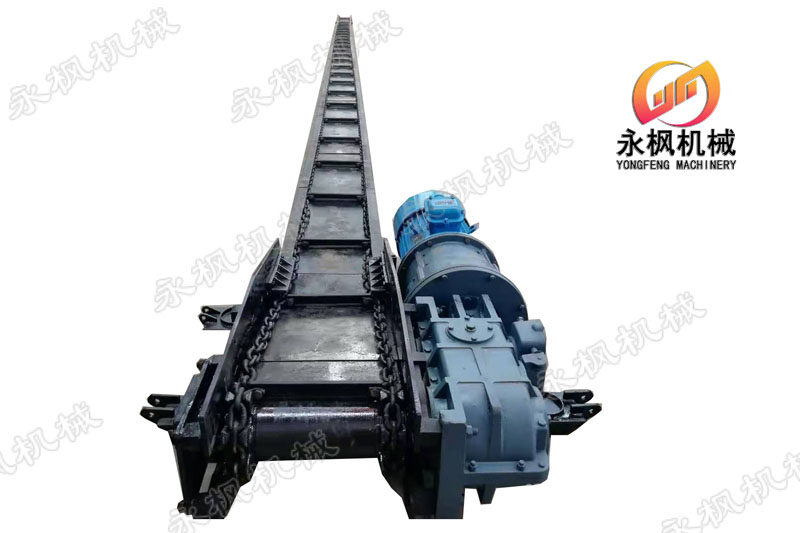

刮板機傳動部主要是由電動機、轉軸器、減速器、傳動鏈輪、緊鏈器、盲軸、機頭架等組成。電動機、減速器與機頭架采用平行布置的型式。電動機通過連接罩連接在一起，再通過4條約M24的螺栓將其平行側掛在機頭架上，減速器的輸入軸通過木肖聯軸器與電動軸相連接。輸出軸伸入到機頭架側板的支承與機頭鏈輪的一端用花鍵形式連接，機頭鏈輪的另一端與安裝在機頭架另一側的盲軸伸亦用花鍵形式連接。

刮板機傳動部產品分類

22型傳動部，中單鏈型，適用于煤礦井下SGD420/22型刮板輸送機，配套18×64型B級熱處理鏈條。

30型傳動部，適用于煤礦井下用的SGB420/30型刮板輸送機，配套30KW低壓或高壓電機，刮板鏈速為0.88m/s，配套的鏈環為14×50規格的B級熱處理鏈條，圓環鏈破斷拉力為250KN。

30型傳動部，適用于煤礦井下用SGB420/30型刮板輸送機，是刮板輸送機的動力提供部分，可以根據需要改裝成雙傳動。

40TX傳動部，也叫小40傳動部、機頭總成，適用于SGB420/40TX型煤礦井下用刮板輸送機、煤溜子。

40TX傳動部，適用于煤礦井下用SGB420/40TX型刮板輸送機。

40T型傳動部，也稱為機頭總成，適用于煤礦井下用的SGB620/40T型刮板輸送機。

150中雙鏈傳動部，適用于SGZ620/150C或SGZ630/150型煤礦井下刮板輸送機，配套兩臺JS75型減速機，兩臺75KW電機(高壓或者低壓)，綜合普采的易操作性和綜采的壽命長的特點。
